Netzkabel IEC-C14 auf Schutzkontakt Buchse - Adapter
Diese Adapter dient dazu, dass zum Beispiel ein Fräsmotor oder ein Staubsauger über die Frässoftware ein-/ausgeschaltet werden kann. So verbindet der Adapter die Steuerkarte Stepp2600 der NX-Fräsmaschine mit dem Fräsmotor.
Wenn die Funktion in der Software aktiv und auch auf Automatik steht, wird vor dem Fräs-Job der Fräsmotor oder der Staubsauger eingeschaltet bzw. wird der Strom mittels Relais auf der Steuereinheit (Stepp2600) durchgeschaltet. Nach dem Fräsvorgang wird dann der Strom wieder durch das Relais gestoppt, so dass das Gerät nicht mehr bestromt wird. Bitte beachte, dass der Fräsmotor bzw. der Staubsauger über den Powerschalter auf ein stehen muss.
Technische Details
Anschluss 1: Kaltgeräte IEC-C14
Anschluss 2: Schutzkontackt Buchse (Schuko Steckdose)
Kabellänge: 1 Meter
Die CNC-Germany DVD
Bauanleitung, Flyer und Software für die NX-Reihe auf DVD.
(Die Handbücher & Montageanleitungen werden nach und nach an CNC-Germany angepasst.)
Gravierstichel
Gravierstichel aus Hartmetall für Gravierarbeiten oder das Fräsen von Platinen, carving von Holz, 3D-Fräsen von Kunststoffen und vielen weiteren Anwendungen.
Anwendungsbeispiele für den Stichel:
Isolationsfräsen in Kupfer
gravieren von:
Hölzern
Glasfaser / Kohlefaser
weichen Metallen
Graphitbearbeitung
Carving
Wählen Sie einfach die gewünschten Stichel aus dem Dropdown-Menü aus.
ZrN-Beschichtung
Durch die ZrN-Beschichtung kann eine deutliche Steigerung der Standzeit erreicht werden. Die Multilayer Beschichtung schützt dabei die Schneiden vor Abrasiv-Verschleiß und verringert die Zerspankräfte. Weniger Werkzeugwechsel und höhere Vorschübe ermöglichen eine deutliche Steigerung der Effizienz.
G-Code Prozessor 3D - V3
GRBL und Arduino basierte 3D CNC Steuerung
Professionelle 3D Steuerungslösung für CNC-Maschinen dank leistungsstarkem Mikro Computer unter Windows, Linux und Mac
Vielfältiger Einsatz von einer breiten Palette von CNC-Steuersoftwareprodukten (z.B. Grbl-Controller, Estlcam, Galaad etc.)
Einsatz von diversen Firmware-Lösungen, dank Open Source möglich
Kompaktes und robustes Gehäuse
Einsatzgebiete: Platinen bohren, Werkstücke fräsen, Isolierfräsen, Gravieren, Lasern
Trotz Flexibilität der Benutzung mit vielen Softwaren empfehlen wir die Software Estlcam
Diese Hardware Lösung ermöglicht Ihnen auf einem sehr einfachen Weg, Ihre CNC G-Code Dateien in 3D auf Ihrer CNC Fräse zu fräsen.
Der G-Code Prozessor verbindet einen Windows PC, einen Linux Rechner oder einen Mac mit einer CNC Maschine mit Parallel-Port.
Diese Box beinhaltet außer einem USB- und einem Parallelanschluss, einen Mikrocomputer mit GRBL Firmware.
Mit dem G-Code Prozessor kann jede beliebige CNC Maschine gesteuert werden, die einen Parallel-Port besitzt und Takt / Richtung Signale als Ansteuerung verwendet. Die Maschine wird direkt an den G-Code Prozessor angeschlossen.
Der G-Code Prozessor arbeitet mit GRBL. Da es sich bei GRBL um eine Open Source Anwendung handelt, stehen Ihnen diverse Firmware- Lösungen und zahlreiche kostenlose Steuersoftwares im Internet zur freien Verfügung. Sie können eine beliebige GRBL kompatible Software Ansteuerung Ihrer Maschine verwenden, oder sogar die Hardware mit einer anderen Firmware beschreiben. Einige Test Programme, Beschreibungen und Links haben wir auf der CD beigelegt.
Im Auslieferungszustand ist der GRBL Prozessor mit einer CNC-Germany Firmware ausgestattet, die an die NX-490 Maschinen angepasst ist und mit der Software "Grbl-Controller" getestet wurde. Die Parameter können jedoch nach GRBL WIKI-Anleitung verändert oder angepasst werden.
Originaler Mikro Computer oder Clone? Der G-Code Prozessor 3D - V3 kann in 2 Versionen bestellt werde. Je Version ist ein anderes Board verbaut.
Typ A: Originales Arduino Board
Typ C: Clone
Im vorgesehenen Gebrauch unterscheidet sich der Clone zum Original nur im Bereich der Installation. Der Clone benötigt die Treiber für den CH340 USB-seriell-Chip, der Treiber ist auf der mitgelieferten DVD zu finden.
Der vorhandene Stromanschluss wird für die beschriebenen Zwecke nicht benötigt.Lieferumfang:1x G-Code Prozessor 3D - V3 nach Wahl1x USB Kabel A-B mit Ferrit-Filter 180cm1x Info- / Software-DVD
Der G-Code Prozessor in Verbindung mit Estlcam
Hier ist ein Video von Herrn Knüll (Estlcam), welches zeigen soll, wie einfach die Inbetriebnahme vom G-Code Prozessor 3D (Im Video ist eine ältere Version zu sehen) mit der Software Estlcam ist. Das Video ist schon etwas älter und zeigt die Next 3D von der damaligen Firma GoCNC. Wir haben die Next 3D übernommen und umgetauft in NX-Reihe -> NX-690 oder NX-490 (Next 3D Größe L und Next 3D Größe M). Der G-Code Prozessor 3D behält den Namen hat aber ein neues Design.Youtube-Video
Safety Case mit Untergestell für CNC Maschinen Mit durchsichtigen scheiben, die Produktbilder weichen ab!
Das verwindungssteife und stabile Safety-Case für CNC-Maschinen bietet einen großzügigen Überblick und komfortablen Zugriff auf CNC-Maschinen durch drei große Scheiben. Die Scheiben lassen sich nach oben wegschieben und sind zudem mit Sensoren für eine Sicherheitsarbeitsunterbrechung der Maschine ausgestattet. Mit integriert ist eine Filteranlage, die durch Erzeugen von Unterdruck für weniger Staub im Case sorgt und ein Austreten des Staubs nach Außen verhindert. Darüber hinaus ist eine Beleuchtung mittels LED-Technik integriert, die selbst in dunkelsten Räumen für genügend Licht sorgt und bereits serienmäßig enthalten ist. Über die oben installierte Klappe können komfortabel ein Werkzeugwechsel oder diverse Arbeiten durchgeführt werden. Ebenso gehören ein externer Kabelkanal sowie ein separater Not-Aus-Schalter, der parallel zur Maschine angeschlossen werden kann, zum Standard des Komplettpakets. Zusammen mit dem großzügigen Untergestell für Zubehör und Werkstoffe, verschmilzt das Safety-Case zu einem unabhängigen Arbeitsplatz in der Modellbauwerkstatt.
Passend für Maschinen mit folgenden Maßen:
L/B/H = max. 940x500x500 mm
Unser Safety Case hebt sich von Konkurrenzprodukten durch folgende Merkmale:
Bestmögliche Sicht dank großzügiger, durchsichtiger Schiebetüren
Eingebaute Schalter für den Safety Mode (schalten die Maschine beim Öffnen der Türen ab)
Eingebauten Not Aus Schalter für noch mehr Sicherheit
Eingebaute LED Beleuchtung mit eigener Stromversorgung für maximale Ausleuchtung der Arbeitsfläche
Unterdruckvorrichtung mit Filter- verhindert das Austreten von Staub
Lieferung als Bausatz mit Bauanleitung
Lieferumfang:
1x Safety-Case mit durchsichtigen Scheiben
1x Untergestell (1 Meter)
1x Anleitung
1x Ablage/Tisch mit Werkzeughalter zum einhängen
Schrittmotor ACT 23HS6430
Dieser Motor ist ein kugelgelagerter 2 Phasen Hybrid Schrittmotor, er verfügt über vier Anschlusskabel und ein 1,8° Schrittwinkel.
Details:
Schrittwinkel: 1,8°
Ausführung: Bipolar
Strangspannung: 2,4 V
Strangstrom : 3,0 A / Phase
Strangwiderstand: 0,8 Ω / Phase
Induktivität: 2,4 mH / Phase
Haltemoment: 1,1 Nm
Rastmoment: 0,035 Nm
Isolationsklasse: B
Anschlußleitung: AWG26 UL1007, 0,3 m
Welle (ØxL): 6,35x21 mm
Rotorträgheit: 280 g-cm²
Gewicht: 680 g
Motormaße ohne Welle (B x H x T)
56,4 x 56,4 x 56 mm
Download: Datenblatt (PDF)
Spannpratzen-Set aus Edelstahl
Fixiere deine Rohmaterialien mit diesen Spannpratzen. So vermeidest du, dass die Materialien während des Fräsens verrutschen. Die Langlöcher in den Spannpratzen haben eine Breite von 5,1 mm, so können M5 Schrauben verwendet werden.
Folgende Längen könnt ihr aktuell bestellen:
30 mm
60 mm
80 mm
Maße (Breite x Höhe)
15 x 5 mm
Wenn ihr das Schrauben Set mitbestellt, bekommt ihr eine Reihe von verschiedenen Sechskantschrauben, Gewindestifte und Muttern.Produktbilder weichen ab, die 40 mm Länge ist momentan nicht lieferbar.
LED Beleuchtung für die NX-Reihe
Schattenfreie LED Beleuchtung für die ganze Arbeitsbreite der NX Maschine.Die Beleuchtung wird an die X-Ache der NX Maschine montiert und mit einem extra Netzteil mit Strom versorgt.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Lieferumfang:LED-BeleuchtungNetzteilEinbaumaterialEinbauanleitung
T-Nuten Aluminium- Tisch für die NX-Reihe
Alle Teile die Sie benötigen um eine CNC Maschine der NX-Reihe mit einem T-Nuten Aluminiumtisch aufzurüsten.
Extra für die NX Baureihe entwickelte, gepresste T-Nut Profile aus Aluminium, eloxiert und auf Maß zugeschnitten
Neue Frontblende mit Aussparungen - damit Sie von vorne die Spannschrauben einschieben können
Stahl Unterlagen um die Profile zu verbinden. (Ein Aluminiumtisch besteht aus 2 Platten)
Schrauben für die Montage
Die T-Nutenplatten sind für das Spannen mit Standard M5 Schrauben mit Sechskant- Kopf ausgelegt.
Passend für folgende Maschinen
NX-490 (damalige Next-3D Größe M)
NX-690 (damalige Next-3D Größe L)
Maße je Platte (Breite x Länge x Höhe)
NX-490: 608 x 169 x 10 mm
NX-690: 808 x 169 x 10 mm

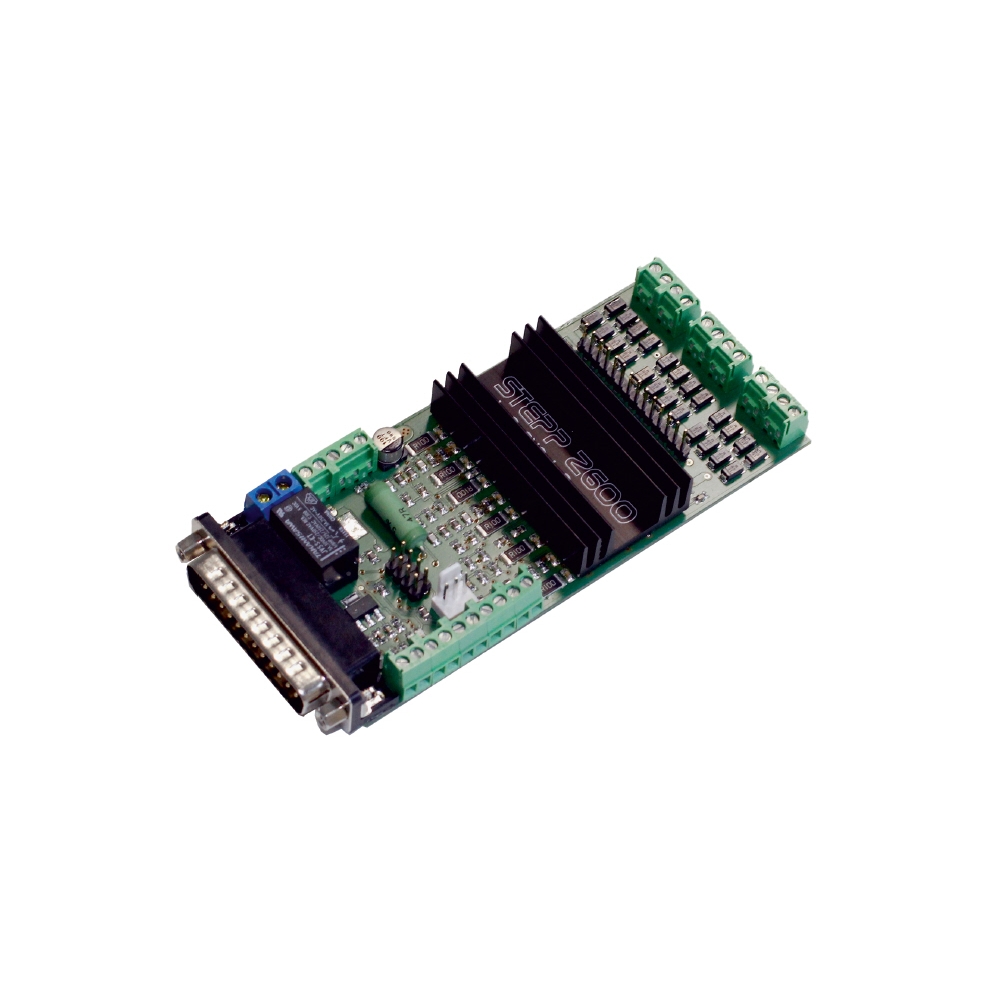

Stepp2600 - Schrittmotorsteuerung für 3 Achsen
Die Schrittmotorsteuerung Stepp2600 bringt die Schrittmotoren ans laufen. Mit den Signalen Takt und Richtung wird die Richtung und die Geschwindigkeit bestimmt.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Höhe)
54 x 130 x 15 mm
Teilenummer von GoCNC in der Anleitung: 40
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Not-Halt / Not-Aus Taster
Das ist der originale Not-Halt Schalter für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Der Schalter kann als Schließer aber auch als Öffner verwendet werden.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Einbaudurchmesser)
23,5 x 43,5 x 16 mm
Teilenummer von GoCNC in der Anleitung: 34
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Laufrolle
Das ist die Laufrolle für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Außendurchmesser)
8 x 17 mm
Teilenummer von GoCNC in der Anleitung: 26
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX YZ-TrapezmutterDas ist die Trapezmutter für die Y- und Z-Achse deiner CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).Passend für folgende Maschinen:NX-690T (Next 3D Gr. L mit T-Nutenplatte) NX-690S (Next 3D Gr. L mit Spanplatte) NX-490T (Next 3D Gr. M mit T-Nutenplatte) NX-490S (Next 3D Gr. M mit Spanplatte)Maße (Länge x Außendurchmesser)28 x 19,8 mmTeilenummer von GoCNC in der Anleitung: 19
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX X-TrapezmutterDas ist die Trapezmutter für die X-Achse deiner CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC).Passend für folgende Maschinen:NX-690T (Next 3D Gr. L mit T-Nutenplatte) NX-690S (Next 3D Gr. L mit Spanplatte) NX-490T (Next 3D Gr. M mit T-Nutenplatte) NX-490S (Next 3D Gr. M mit Spanplatte)Maße (Länge x Außendurchmesser)36 x 19,8 mmTeilenummer von GoCNC in der Anleitung: 20
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX MotorkupplungDas ist die Motorkupplung original für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC), sie dient dazu den Motor mit der Spindel zu verbinden.Passend für folgende Maschinen:NX-690T (Next 3D Gr. L mit T-Nutenplatte) NX-690S (Next 3D Gr. L mit Spanplatte) NX-490T (Next 3D Gr. M mit T-Nutenplatte) NX-490S (Next 3D Gr. M mit Spanplatte)Maße (Länge x Außendurchmesser)27 x 11,5 mmTeilenummer von GoCNC in der Anleitung: 18Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Zahnriemenrad
Das ist das Zahnriemenrad original für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Mit dem Zahnriemenrad werden die beiden Trapezspindeln der Y-Achse verbunden, so dass diese synchron laufen und damit ein querstellen des Portal vermieden wird.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Außendurchmesser)
15,5 x 23 mm
Teilenummer von GoCNC in der Anleitung: 23
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Referenzschalter
Das ist der originale Referenzschalter für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Der Referenzschalter ist, wie der Name schon sagt, zum Referenzieren der Maschine gedacht. Das bedeutet, dass die einzelnen Achsen nacheinander zu den Referenzschaltern gefahren werden bis diese auslösen, so kann die Software errechnen, wo das Portal genau steht. Dieses Verfahren ist auch als "Homing" bekannt. Für eine 3-Achs-Maschine werden 3 Referenzschalter benötigt. Bitte die Referenzschalter nicht mit Endschaltern verwechseln! Endschalter sind in der Regel an beiden Enden je Achse verbaut. Jedoch können die Referenzschalter auch als Endschalter verwendet werden, aber nicht vergessen, die Referenzschalter sind bei der NX-Reihe nur an einem Ende je Achse!
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Tiefe x Höhe x Kabellänge)
20 x 6,5 x 12,3 x 200 mm
Teilenummer von GoCNC in der Anleitung: 35
Download der Teileliste (PDF): Teileliste-Next
CNC-Germany NX Halter für Referenzschalter
Das ist der originale Halter für die Referenzschalter für deine CNC Anlagen der NX-Reihe (ehemals Next 3D Reihe von der Firma GoCNC). Der Halter wird für den Referenzschalter an der Y-Achse benötigt.
Passend für folgende Maschinen:
NX-690T (Next 3D Gr. L mit T-Nutenplatte)
NX-690S (Next 3D Gr. L mit Spanplatte)
NX-490T (Next 3D Gr. M mit T-Nutenplatte)
NX-490S (Next 3D Gr. M mit Spanplatte)
Maße (Breite x Länge x Höhe)
73 x 12,5 x 9 mm
Teilenummer von GoCNC in der Anleitung: 12
Download der Teileliste (PDF): Teileliste-Next
